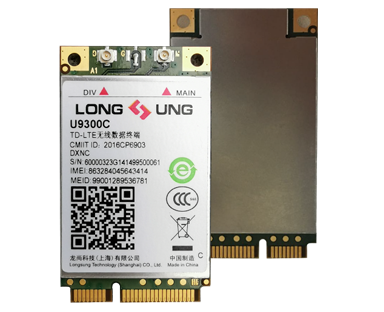

U9300C

U9300C DGVC 是龙尚科技推出的一款 LTE Cat4 无线通信模块,内置丰富的网络协议,集成多个标准接 口;可以工作在 LTE-TDD/LTE-FDD/TD-SCDMA/UMTS/ EVDO/EDGE/GPRS/GSM/CDMA/GPS 等多种 制式。
在 LTE-TDD/LTE-FDD 制式下,U9300C DGVC 上下行速率可以达到 50Mbps 和 150Mbps,在没有 LTE 覆盖的情况下,U9300C DGVC 还可以注册到 3G (TD-SCDMA/UMTS/EVDO) 或 2G(EDGE/GPRS /CDMA/GSM)网络。
U9300C DGVC 除了提供高速数据接入,还提供短信、彩信、电话薄、语音通话等功能;可以用在 CPE、 视频监控、车载多媒体、路由器、平板电脑、数据卡等多个领域。

1350

分享
  • 产品概述
  • 产品特性
  • 相关下载

U9300C DGVC 是龙尚科技推出的一款 LTE Cat4 无线通信模块,内置丰富的网络协议,集成多个标准接 口;可以工作在 LTE-TDD/LTE-FDD/TD-SCDMA/UMTS/ EVDO/EDGE/GPRS/GSM/CDMA/GPS 等多种 制式。
在 LTE-TDD/LTE-FDD 制式下,U9300C DGVC 上下行速率可以达到 50Mbps 和 150Mbps,在没有 LTE 覆盖的情况下,U9300C DGVC 还可以注册到 3G (TD-SCDMA/UMTS/EVDO) 或 2G(EDGE/GPRS /CDMA/GSM)网络。
U9300C DGVC 除了提供高速数据接入,还提供短信、彩信、电话薄、语音通话等功能;可以用在 CPE、 视频监控、车载多媒体、路由器、平板电脑、数据卡等多个领域。


基本特性
•  EDGE multi-slot class 33
• GPRS multi-slot class 33
• 兼容GSM phase 2/2+
• 输出功率:
- Class 3 (0.25W) for LTE/UMTS/CDMA   - Class 2 (0.25W) for TD-SCDMA   - Class 4 (2 W) for GSM 850/900    - Class 1 (1 W) for GSM 1800
• 通过AT命令控制: (3GPP TS27.005/3GPP TS27.007 )
• 电压范围:3.3V-4.2V
• 低功耗: - 休眠模式:3mA      - 漏电流:16 μA
• 尺寸:51.0mm×30.0mm×4.6mm
• 温度范围:-40°C to +85°C


频段配置:
U9300C DGVC:
• LTE-TDD 四频 Band 38/39/40/41
• LTE-FDD 四频 Band 1/3/5/8
• TD-SCDMA 双频 Band 34/39
• UMTS 双频 Band 1/8
• EVDO 单频 BC0
• CDMA1x 单频 BC0
• GSM 三频 Band 3/5/8


数据接入规格:

• 支持 Release 11 Category 4
• LTE-FDD up to 150 Mbps DL,50 Mbps UL
• LTE-TDD up to 130 Mbps DL,35 Mbps UL
• TD-SCDMA up to 4.2 Mbps DL,2.2 Mbps UL
• DC-HSPA+ up to 42Mbps DL,5.76Mbps UL
• 1xEV-DOrA up to 3.1Mbps FL,1.8Mbps RL
• EDGE class 33: 296kbps DL,236.8kbps UL
• GPRS class 33: 107kbps DL,85.6kbps UL
• CSD up to 14.4 kbps
• 透明传输模式
• 支持PBCCH
• PPP-stack
• Coding schemes CS 1,2,3,4
• FOTA
• TCP/IP
• NDIS




GPS/ 北斗:
• GPS频率:1575.42MHz
• 至少支持44信道
• 灵敏度
- 捕获:-158dBm
- 跟踪:-162dBm
• TTFF
- 冷启动:28S
- 温启动:18S
- 热启动:1S



接口:

RF 连接器
PCI Express® Mini Card 接口
- 电源   - USB 2.0 高速接口   - UICC/SIM/UIM card 接口 3 V, 1.8 V   - UART   - 模拟音频    - PCM
天线接口


短信规格:

• 点对点 MO 和 MT      • 电话薄      • PCM和模拟音频    • DTMF    • TTS


 协议栈:

TCP/ UDP/ PPP/ FTP/ HTTP/ HTTPS/SMTP*/ SMTPS*/ MMS/ FTPS*/ NTP/PING/ QMI/ SSL/ NITZ/ CMUX


认证:

• RoHS        • CCC         • CTA


 附加特性:

• VoLTE         • 电话薄          • PCM          • DTMF     • TTS

按文件类型搜索

  • U9300C PDF 2019-05-31
