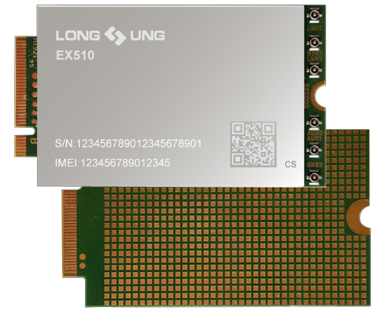

EX510

EX510 无线模块是龙尚科技研发的一款支持 5G NR/LTE-FDD/LTE-TDD/ WCDMA/GNSS 等多个频段的 M.2 接口通讯模块,可广泛应用于数据传输共享、视频监控、个人电脑、VR/AR 等多个领域。

4803

分享
  • 产品概述
  • 产品特性
  • 相关下载

EX510 模块提供一路标准 I2C 接口,用于控制外部 I2C 设备。I2C 接口时钟频率可以达到 400KHz,工作电平 1.8V。

EX510 模块拥有 2 个用于飞行模式控制的接口信号 W_DISABLE1#和 W_DISABLE2#。两个飞行模式控制信号都是低有效。当拉低W_DISABLE1#时,所有模块的射频功能都被关闭,而当 W_DISABLE2#被拉低时,模块的 GNSS 功能被禁止。
EX510 模块在运输、存储以及装配过程中都需要注意 ESD 防护。开发者需要考虑最终产品 ESD 问题的防护,主板上 ESD 防护器件应该摆放在靠近人体容易接触到的连接器旁边,比如 USIM 卡座、USB 连接器、耳机插座、SD 卡座等等。

按文件类型搜索

  • EX510_模块规格书_V1.12 PDF 2020-10-26

  • EX510_硬件接口手册_V1.4 PDF 2020-10-26
